铜包钢

铜包钢绞线

浏览次数:1033

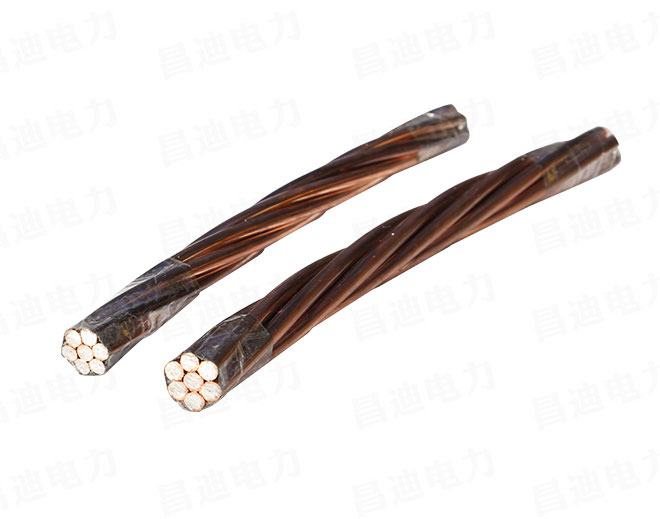

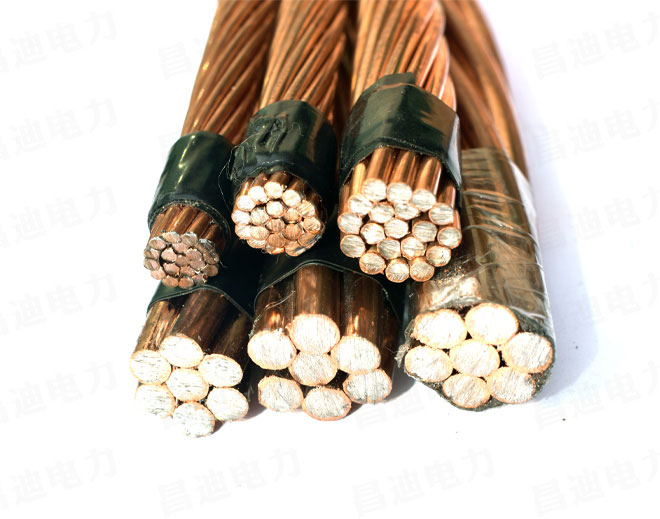

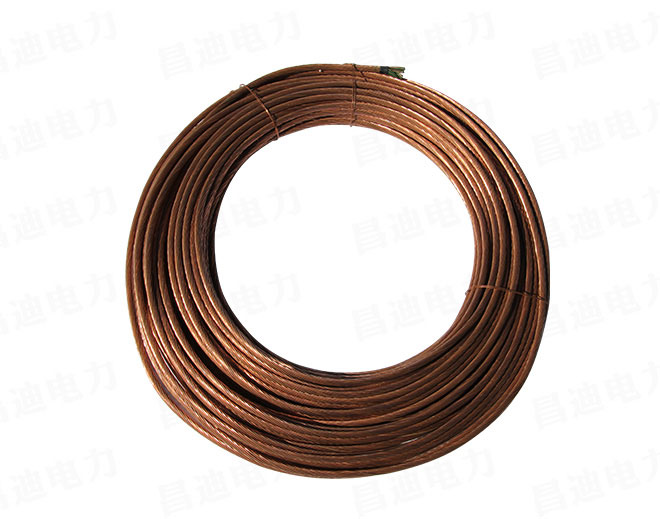

铜包钢绞线由一定根数的铜包钢单线绞制而成。

铜包钢顾名思义,是铜包着钢丝,因此是钢丝外围包裹铜层的复合线材,它利用低压高频信号的趋肤效应,在高频区沿表面行走,所以只要铜层厚度达到一定范围,某个频率段的信号就能被确保传递。铜起到传导弱电信号的作用,钢丝则起到支撑作用。依据铜包裹到钢丝的不同方法,主要分为电镀、包覆、热铸/浸以及电铸。该产品既有钢的强度和韧性,又有铜的良好导电性和耐腐蚀性能。相比铜单线具有密度小, 强度高,造价低等优点,是传统纯铜单线的更新换代产品。[1]



应用领域

军用被覆线导体;电力工业接地棒;电力电缆的编织屏蔽线;各种电子元器件的接插件;特种电缆的加强导电线芯;电力传输和电话线路的架空线;平行双芯电话用户通信线的导体;电气化铁路、轨道交通线路承力索及滑触线;有线电视用户线和进户线同轴电缆内导体材料;计算机局域网、接入网电缆、野外用电缆内导体材



参数介绍

常用规格型号:

型号规格

截面积( mm2)

单根直径( mm )

结构股数

整根直径( mm )

参考重量( kg/km )

CD  16C

16

1.70

7

5.10

130

CD  25C

25

2.12

7

6.36

200

CD  35C

35

2.52

7

7.50

280

CD  50C

50

3.00

7

9.00

410

CD  70C

70

3.50

7

10.60

590

CD  95C

95

2.52

19

12.60

780

CD 120C

120

2.80

19

14.00

980

CD 150C

150

3.15

19

15.80

1230

CD 185C

185

3.50

19

17.50

1520

CD 240C

240

4.00

19

20.00

1970

CD 300C

300

3.15

37



2460

CD 400C

400

3.70

37



3280



应用范围

铜包钢绞线广泛应用于高频同轴电缆、钢络通信、电气化铁路、地铁轻轨、铁路、机场、网络通讯等场所的防雷接地、防静电接地、保护接地、电力和石化系统的接地线等。相比铜绞线具有密度小、强度高、造价低等优点,是传统纯铜绞线的更新换代产品。[1-2]



铜包钢绞线的鉴别

要鉴别铜包钢绞线,要先了解它的内部结构由于外面包覆铜层,仅凭肉眼很难来鉴别质量,但可以用检测设备来检测导电率,和铜层厚度。[1]



铜包钢绞线的措施

为防止电磁感应,沿电线杆引上的摄像机电源线和信号线应 穿在金属管内以达到屏蔽作用, 屏蔽金属管的两端均应接地. 为防止雷电波沿线路侵入前端 设备,应在设备前的每条线路上加装合适的避雷器,如电源线(DC24V 或 220V),视频线, 信号线和云台控制线.信号线传输距离长,耐压水平低,极易感应雷电流而损坏设备,为了 将雷电流从信号传输线传导入地,信号过电压保护器须快速响应,在设计信号传输线的保护 时必须考虑实际情况,根据信号的传输速率,信号电平,启动电压以及雷电通量等参数等选 取正确的防雷设备.前端设备如摄像头应置于接闪器(避雷针或其它接闪导体)有效保护范围之内.当 摄像机独立架设时, 原则上为了防止避雷针及引下线上的暂态高电位, 避雷针距摄像机 3-4 米的距离.如有困难避雷针也可以架设在摄像机的支撑杆上,引下线可直接利用金属 杆本身或选用 Φ 8 的镀锌圆钢。



铜包钢绞线与铜包钢接地极怎么连接

首先要按设计图纸安装好铜包钢接地极,铜包钢接地极之间距离要按要严格按照要求摆设,打入地下的铜包钢接地极尾部要一般高,不能相差太多,然后沿铜包钢接地极铺设铜包钢绞线,一切准备工作完成后就开始为铜包钢接地极与铜包钢绞线连接做链接了。接下来就是为连接做下一步准备,首先准备好放热熔焊接模具,焊粉,点火枪,清洁刷,等一切用具,准备好后开始清洁铜包钢绞线与铜包钢接地极上的污染物。

CD系列铜包钢绞线

连接采用采用高温放热熔焊接,焊粉采用保定昌迪电力器材制造有限公司生产的高纯度放热焊粉,高纯度放热焊粉无残留物,不会出现腐蚀性现象。表面铜层较厚(平均厚度大于0.3mm)耐腐性强,使用寿命成(大于30年),免维护。



铜包钢绞线如何再线检测

为了防止铜包钢绞线雷击产生过电压,电源继续推动一个较大的电流灌入短路点,形成高热而起火。这种事故通常可以通过一个与压敏电阻串联的热熔接点来避免。热熔接点应与电阻体有良好的热耦合,当冲击电流流过时不会断开,但当温度超过电阻体上限工作温度时即断开。研究结果表明,若压敏电阻存在着制造缺陷,易发生早期失效,强度不大的电冲击的多次作用,也会加速老化过程,使老化失效提早出现。

铜包钢绞线和硒光电池一样,雪崩二极管处理电涌的能力十分有限。各种设备的绝缘水平应能满足电压对该设备的绝缘要求,在设备定货和出厂试验时应严格把关,当电涌很大时,按照规程要求确保设备绝缘耐压水平,建筑物本身的防雷性能直接影响到内部的电气设备的防雷,因此首先必须重视建筑物本体的防雷。以防雷害击穿。建筑物本身的防雷装置是建筑物内电气设备及系统防雷的一道屏障,只有压敏电阻才真正起到作用。



铜包钢绞线安装高度

铜包钢绞线没有经过适当的线路衰减,由于它较尖,即这个电容器的两极板正对面积很小,电容也就很小,也就是说它所能容纳的电荷很少。而它又聚集了大部分电荷,所以,当云层上电荷较多时,避雷针与云层之间的空气就很容易被击穿,成为导体。这样,带电云层与避雷针形成通路,而避雷针又是接地的。避雷针就可以把云层上的电荷导人大地,使其不对高层建筑构成危险。

铜包钢绞线的防护等级又不匹配,一定要超过屋子的高点,一般的布置方式是在房顶周围用钢筋围一圈,比如只用一个20kV做为线路防雷防护,四角各立一个1到2米的钢筋,在没有人出入的一侧用钢筋接到地面,在接地位置焊块一平米左右的铁板。而雷电波侵入超过60kV,这样的结果就是防雷器被击坏,埋入地下。这样肯定安全。避雷针就聚集了大部分电荷。避雷针又与这些带电云层形成了一个电容器,无法起到防护作用的防雷措施起不到什么实际的作用。保证了它的安全。
